Цель модернизации: Получить функционал более дорогой гитары Godin Multiac SA (ACS). Связанные темы:
Roland GR-55

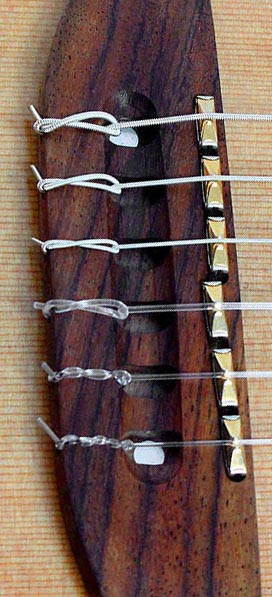

Анализируем Godin Multiac SA (ACS)
 |
В последнее время меня заинтересовали электро-акустические гитары с нейлоновыми струнами. Очень уж они дают интересный тембр с пьезо звукоснимателей. Как я ни старался но получить "такой звук" посредством технологии COSM (через GK-3 на Roland GR-55) мне не удалось. |  |
| Дело в том, что касательно реализации COSM в Roland GR-55 цитирую: "Высокая производительность COSM является следствием того, что гитарная струна не просто запускает процесс вычислений. Сама струна и является тем возбудителем, который стоит в самом начале этой цепочки". Т.е. хотя в общем случае COSM и может моделировать струну, в GR-55 это не делается, а в качестве возбудителя берется исходный сигнал со звукоснимателей. С одной стороны это позволяет передавать различные нюансы исполнения (например использовать бенды), с другой результат получается зависим от вашей гитары и звукоснимателя. | ||
| В результате купил относительно не дорогую Cort Sunset-Nylectric. "Тот" тембр в наличии есть, только звукосниматель у этой модели не полифонический, что не дает полностью использовать потенциал гитарного синтезатора. | ||
| По внутренней конструкции корпуса Cort Sunset-Nylectric уже похожа на лидера в этом направления гитаростроения Godin Multiac (NYLON), на которого я равняюсь. Цена в 8-10 раз дешевле (частично это результат санкций), и нет полифонического звукоснимателя как и понятно 13 pin разъема для подключения синтезатора. | ||
| Существуют готовые Kit-наборы полифонических звукоснимателей - куда входит одна или две платы электроники, производства фирм США, Канады либо Германии. Однако в Росси они сейчас стоят в районе 70 т.р. за плату и столько же за 6 пьезо звукоснимателей. |
 |
Изучая фотографии одного из Kit комплектов обнаружил на плате набор из двух типов микросхем, одна стоит на Алли Экспресс 100 руб. другая 22 руб. Всё это выглядит, как очередная отчаянная попытка продать нам стеклянные бусы втридорога. Поэтому решение просто напрашивается. |  |

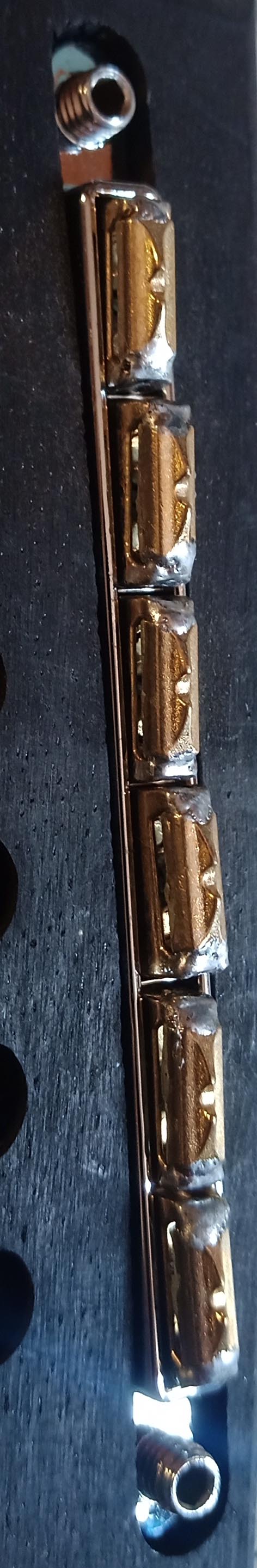

| Благо у Китайских братьев по разуму, появились в продаже RMC подобные звукосниматели. Комплект стоит в районе 3000 руб. Выглядят они... (увеличь картинку слева). И самое конечно сомнительное в этой задумке это качество Китайских звукоснимателей. Весьма непредсказуемый фактор. | ||
| Поэтому заказал сразу 2 комплекта. Так же буду стараться оставить возможность вернуть Cort к первоначальному состоянию. |
Насколько я знаю в предыдущей модели Cort нейлон (снятой с производства), стояла электроника B-Band. Оригинальная B-Band вполне хорошая система, но рассчитана она на специфические "тонкие" звукосниматели серии UST 22S и 29S (как вариант UST 22R и 29R) это для нейлоновых струн. Есть еще китайские клоны B-Band, возможно с китайскими звукоснимателями они не совместились, но модели с ними часто ругают.
В купленном мной теле для экспериментов (Cort Sunset-Nylectric), стоит электроника Fishman. Фраза из описания: "Разработанная специально для уникальных вибрационных характеристик нейлоновых струн, система Fishman Sonicore VTB EQ передает естественный звук нейлона с прозрачностью и исключительным балансом между струнами..."

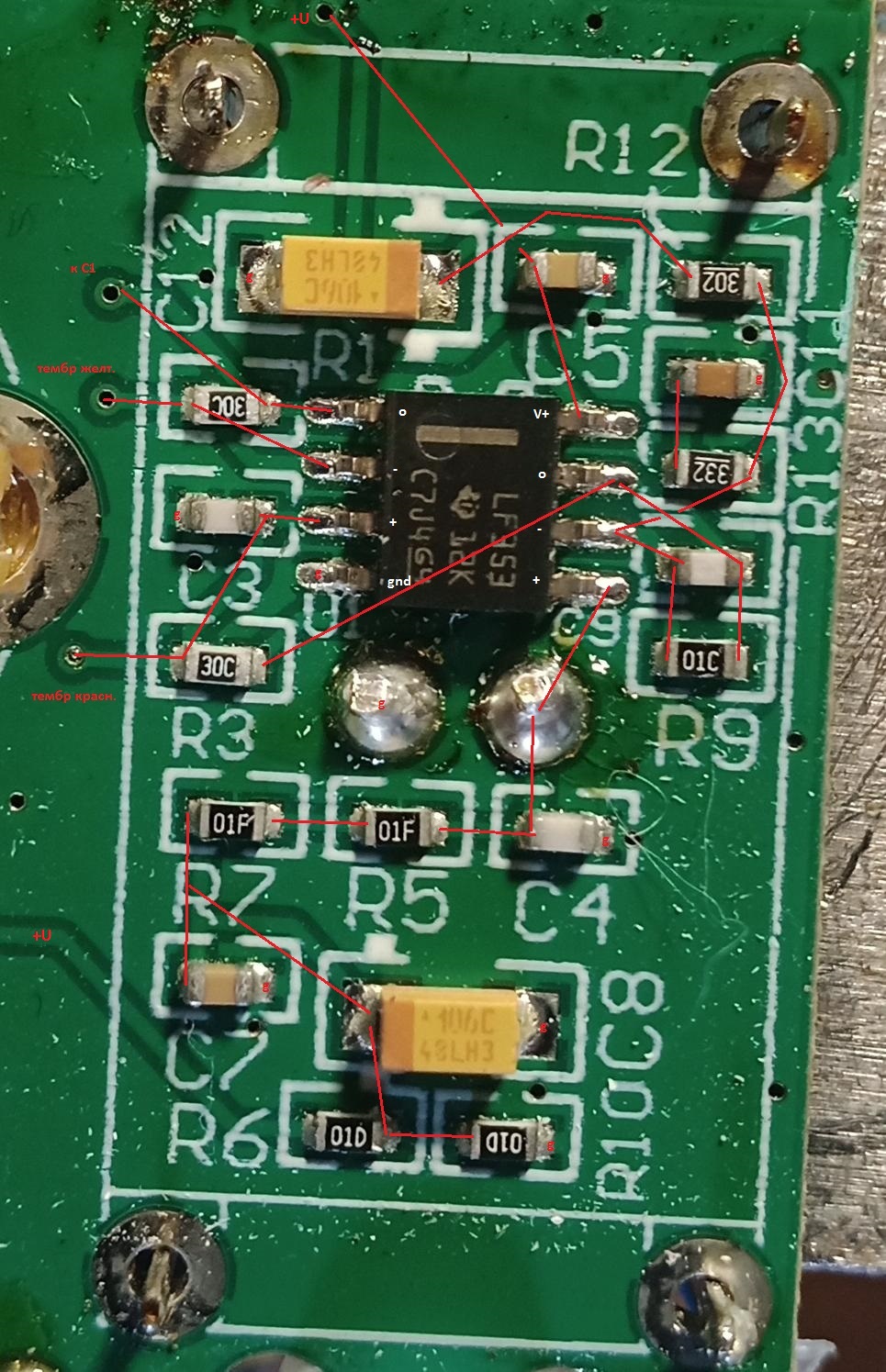

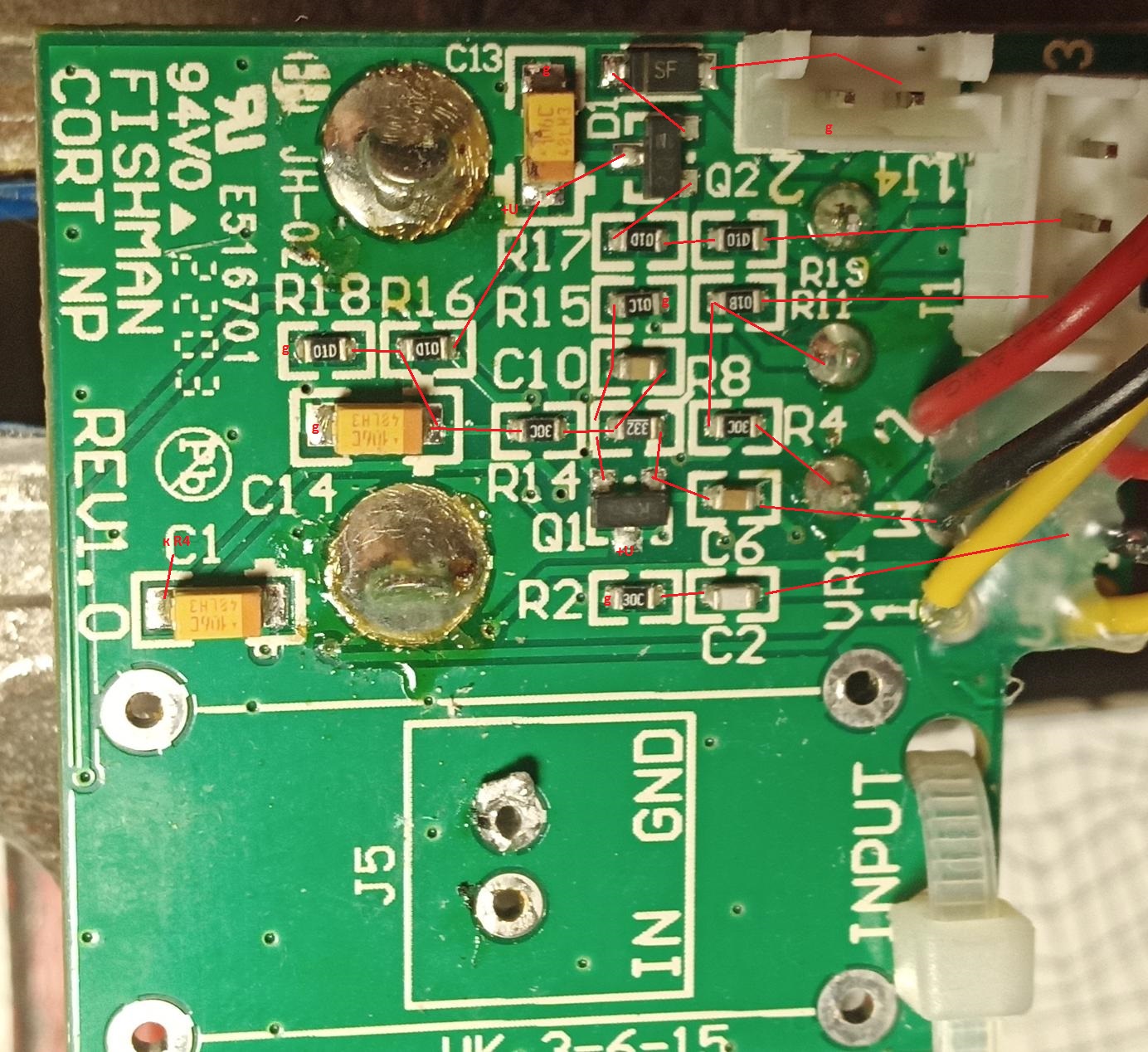

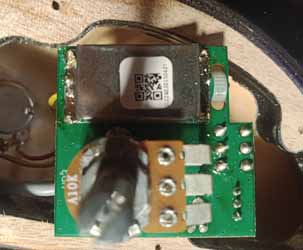

Давайте пробовать отделить рекламу от истины. Начинаем разбирать Cort (картинки можно увеличивать кликом, общая сборка).
 |
 |
 |
Что мы видим. Под экраном скрывается сдвоенный операционный усилитель с полевыми входами LF353. Это понятно, пьезо датчики требуют высокого входного сопротивления. На первом операционном усилителе собран пред-усилитель с коэффициентом усиления по напряжению около 4 (12 дБ) и некоторым подъемом на 8 кГц (нейлон на входе однако, см. ниже). На втором - коррекция тембра. Транзистор Q2 просто ключ коммутирующий питание когда вставляется штекер 1/4. А вот на транзисторе Q1 собран гиратор для регулятора НЧ тембра. В отечественной схемотехнике гираторы почему то редко используют. За рубежом же они широко применяются как в любительских так и профессиональных устройствах.

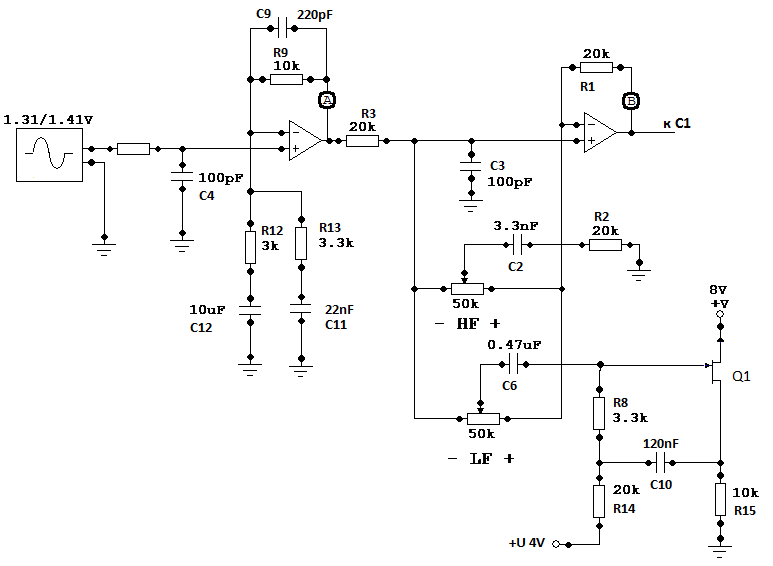

Значимая часть схемы.
Примечание: Номиналы емкостей в схеме выше, указанны примерно, по результатам сравнения симуляции со снятыми характеристиками. Очень не хотел их выпаивать, чтобы измерить.

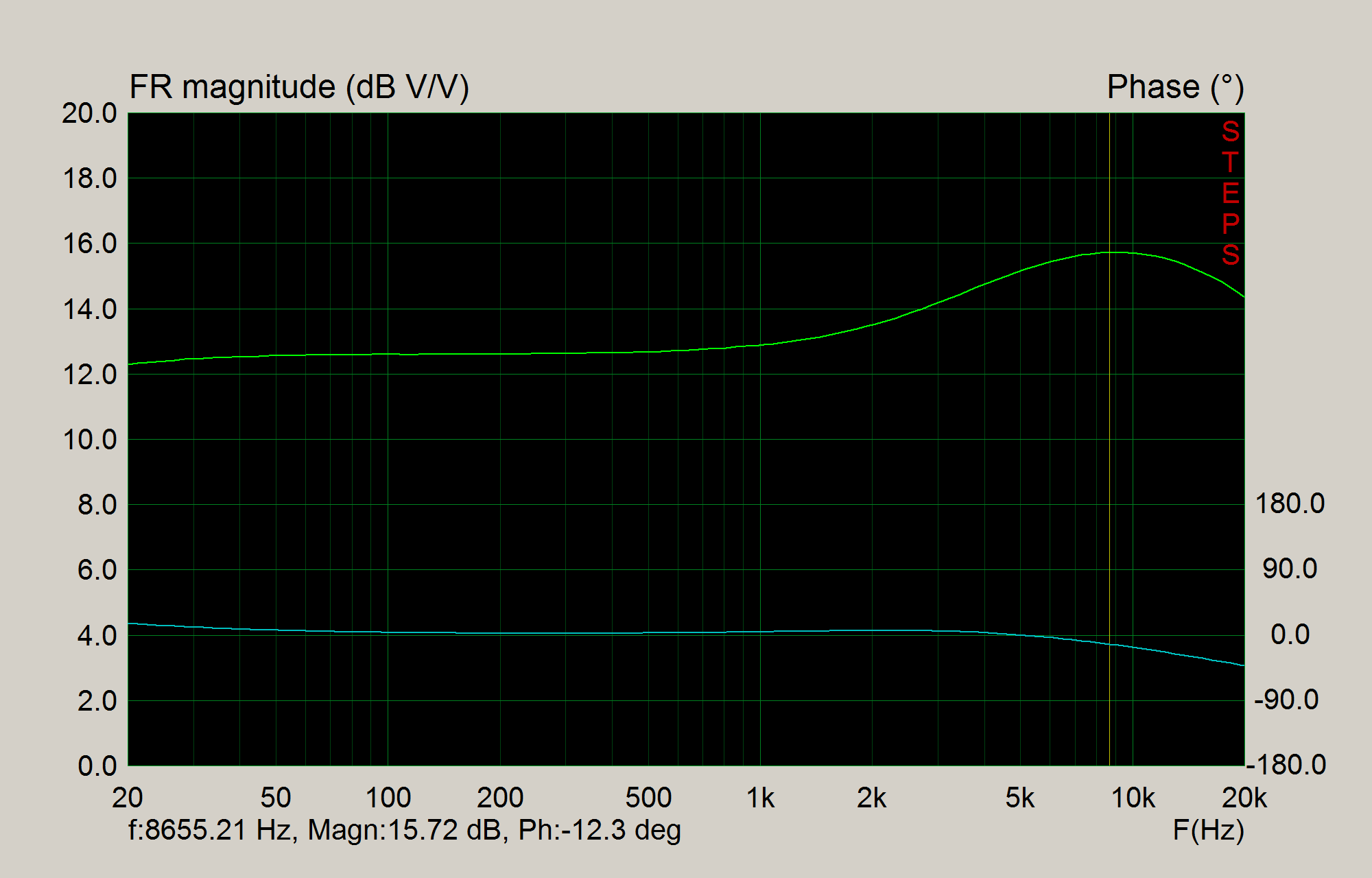

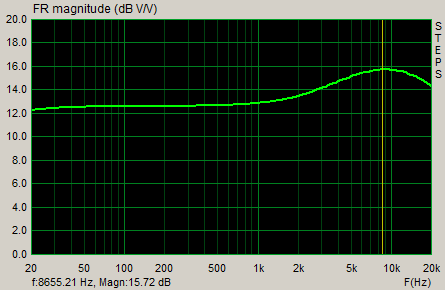

Смотрим реальные характеристики этой платки снятые через комплекс ARTA/STEPS. Сначала только предварительный усилитель (вход - точка A):
 |
 |

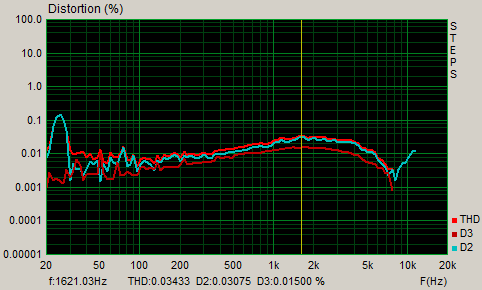

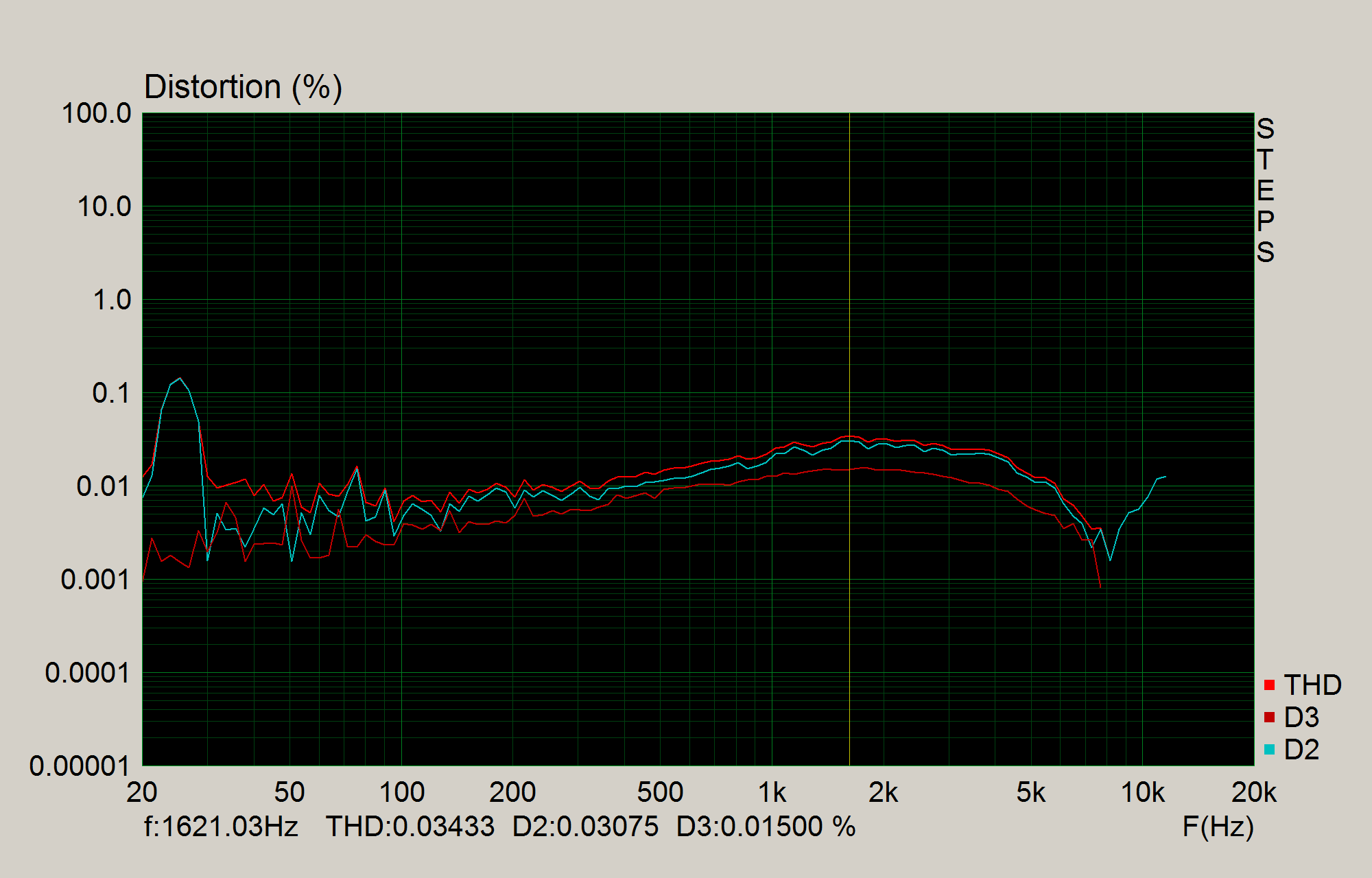

| АЧХ (при увеличении + фаза) | Искажения % |
Весь тракт вместе с корректором тембра (вход - точка B):
| Ручки | АЧХ | Ручки | АЧХ |

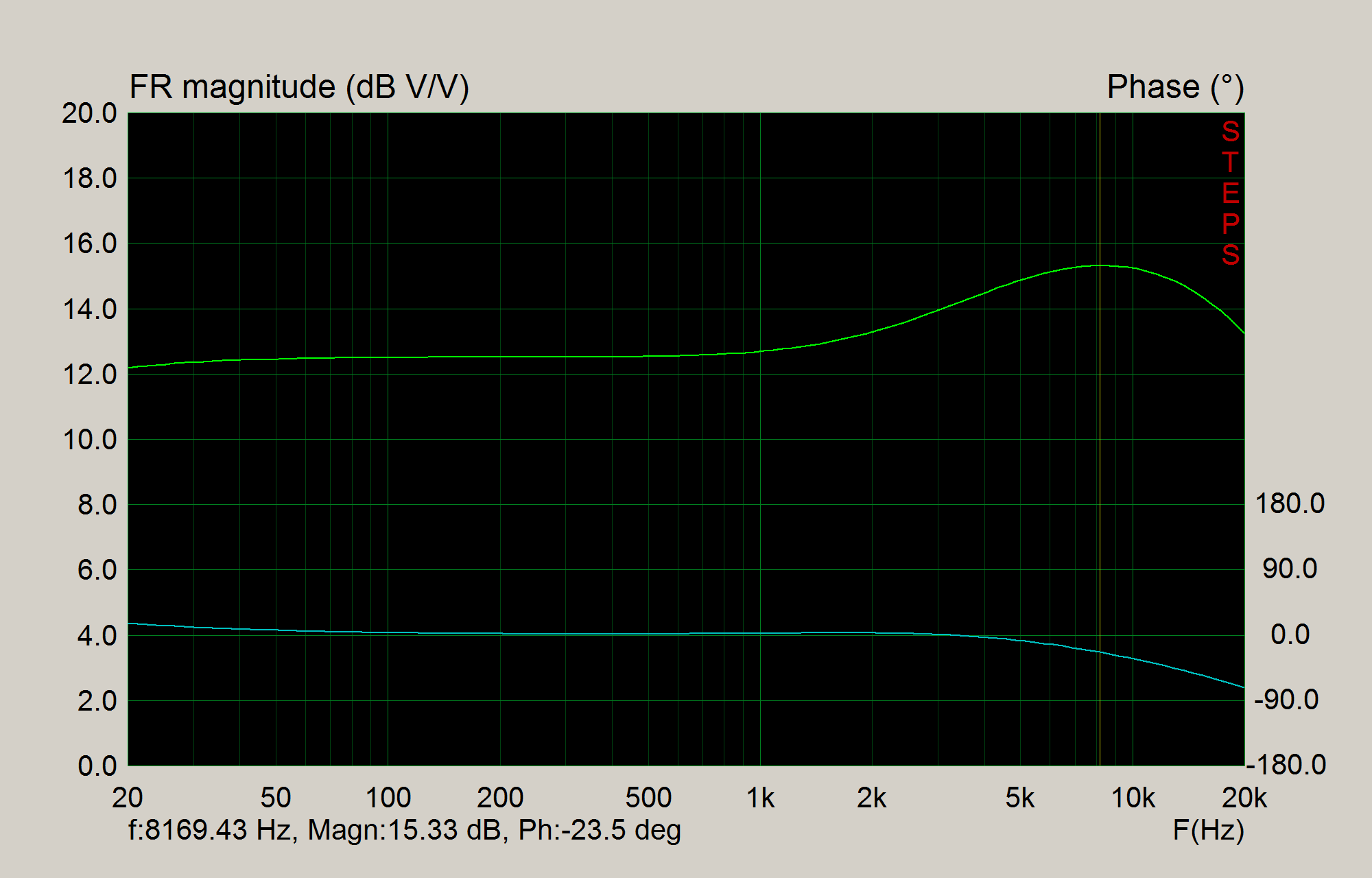

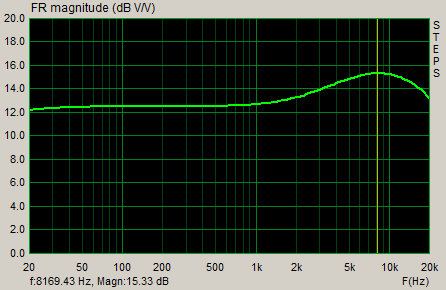

| LF0 HF0 среднее полож. |
 |

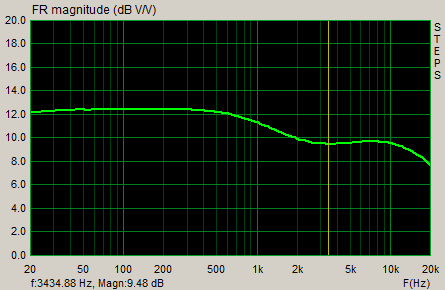

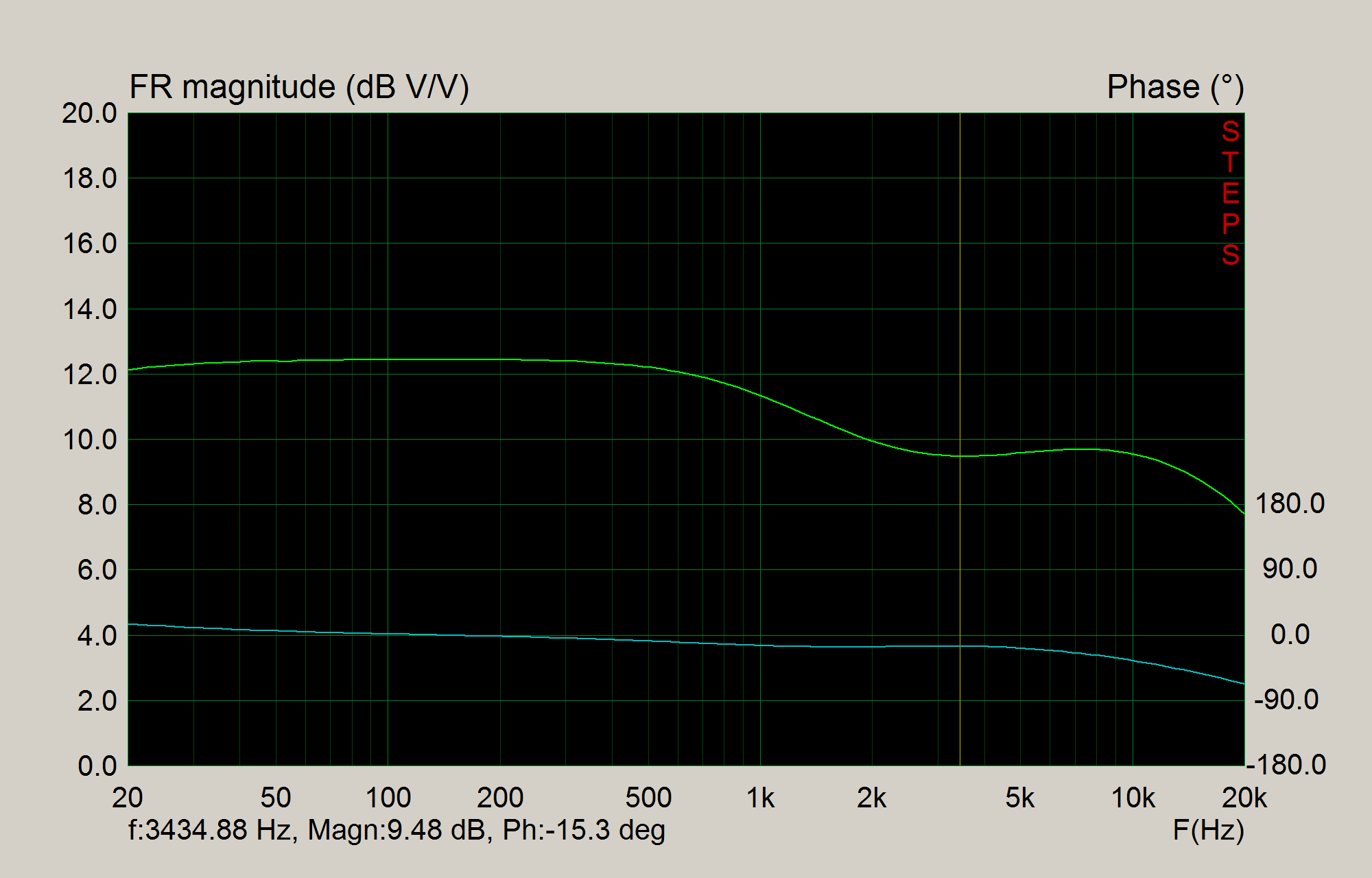

LF0 HF- |  |

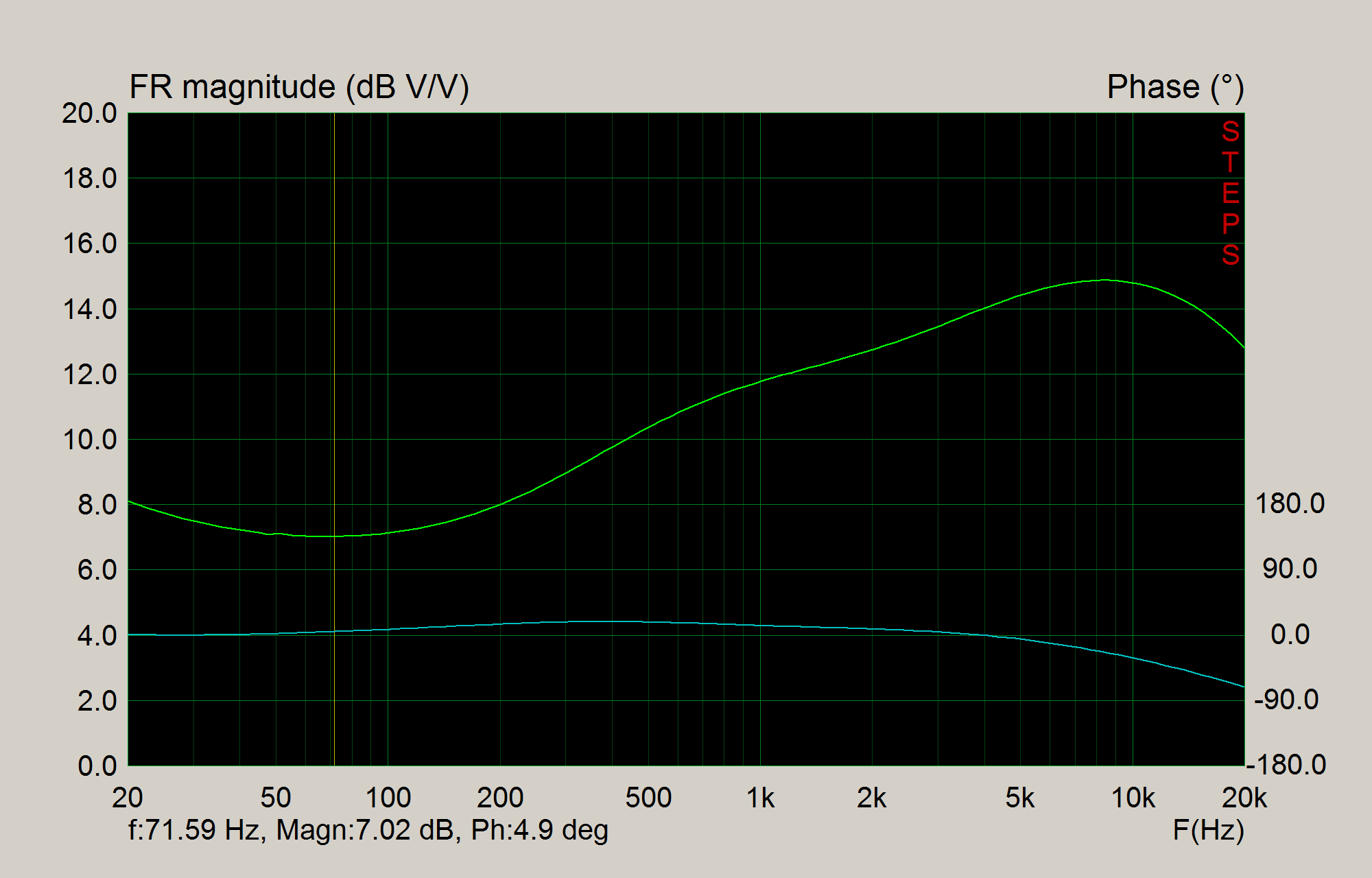

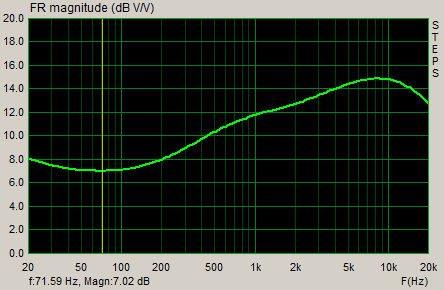

| LF- HF0 |  |

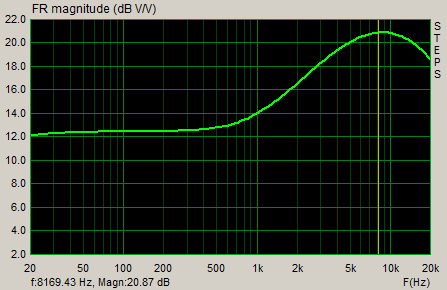

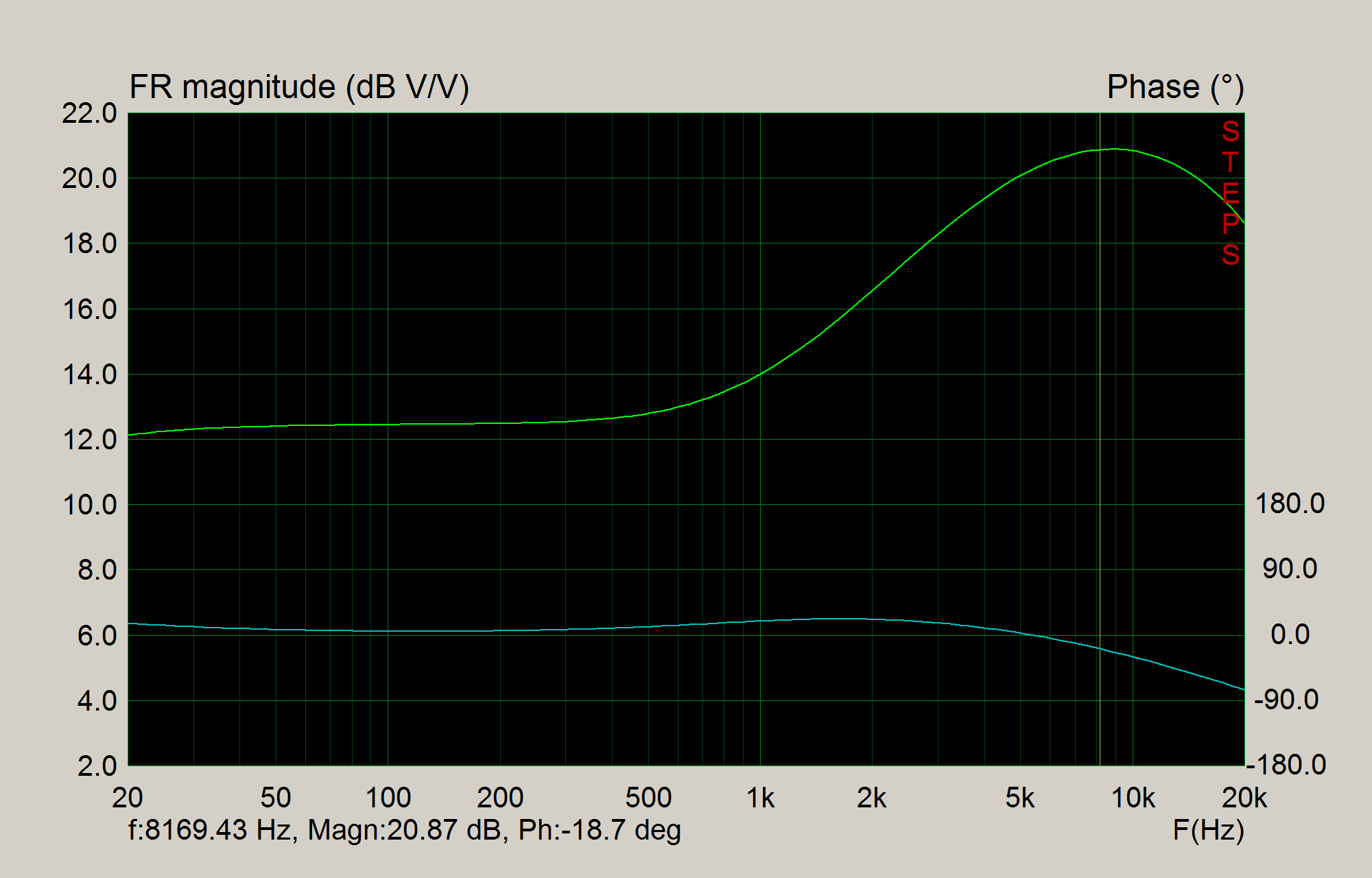

LF0 HF+ |  |

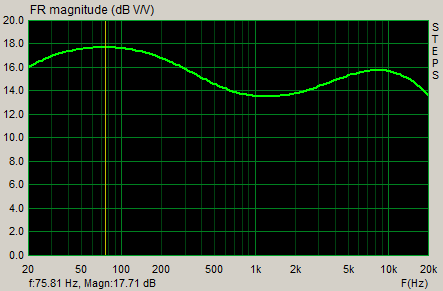

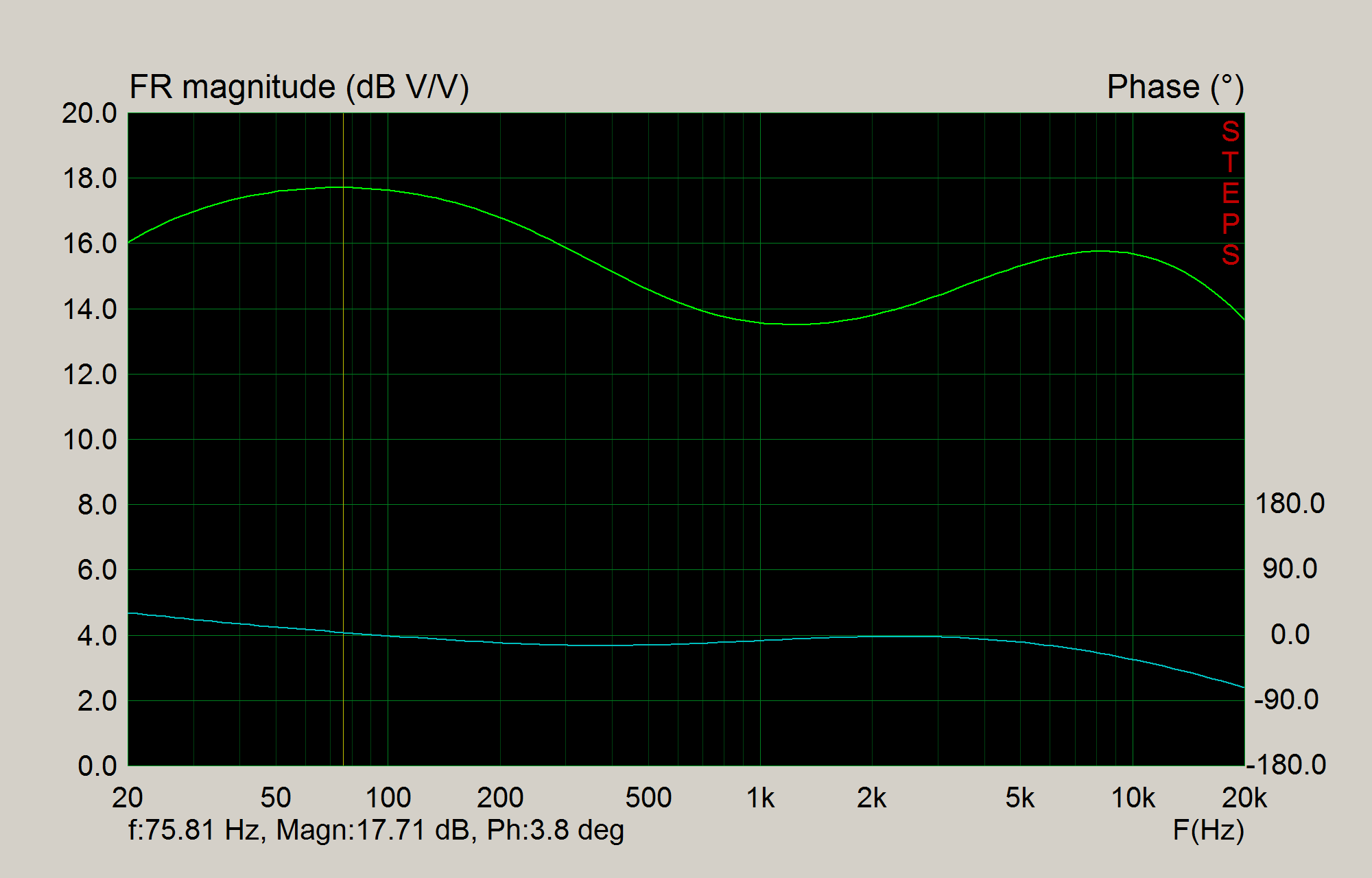

| LF+ HF0 |  |

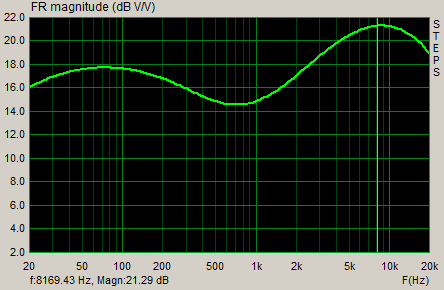

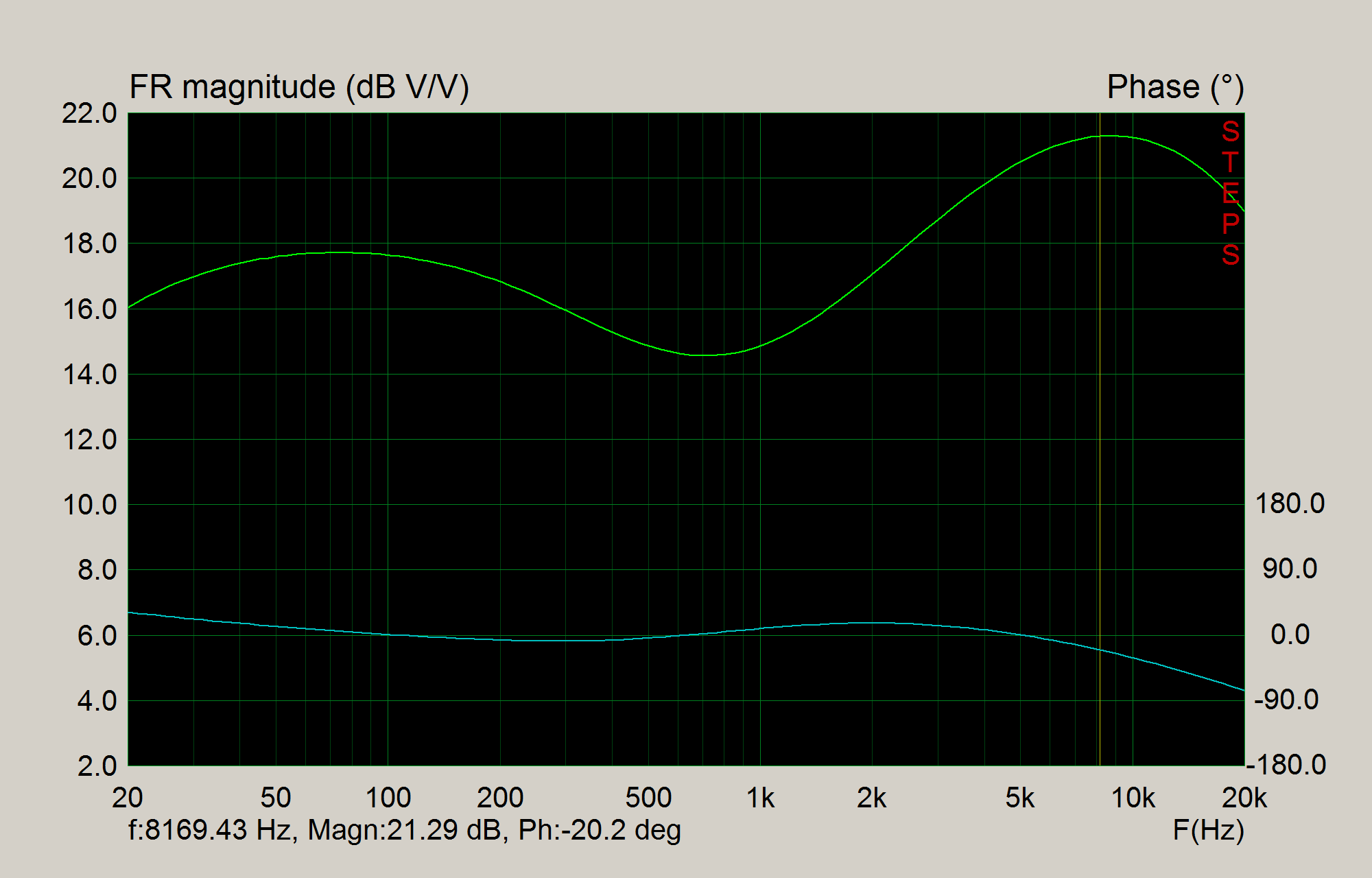

LF+ HF+ |  |
Думаю можно использовать эту платку в качестве финальной части смесителя для общего канала, регуляторы тембра уже присутствуют. Тогда и буферные усилители для запуска PCM синтезаторов можно сделать максимально простыми.
Есть еще вопрос, нужен ли подъем на 8 кГц? У Cort Sunset-Nylectric замечена такая особенность, повышенная чувствительность к ударам по струнам в виде излишне громкого щелчка. Из-за этого, боем играть тяжеловато, приходится сдерживать привычный удар. Возможно это как раз следствие подъема АЧХ на 8 кГц (перестарались), а может пьезо датчик такой. Как там в рекламе, "уникальные вибрационные характеристики" короче. Да и большей мягкости как у Godin ей бы не помешало. Так что не буду подъем делать. А номинал R13 попробую увеличить.
Увеличил R13 в 10 раз - желаемого результата не достиг. Все равно при ударе по струнам ногтями жесткий щелчок. Надо пробовать установить другой звукосниматель, а точнее сборку из 6 шт. Пока останавливает необходимость проведения тонких слесарных работ на бридже.
Продолжение следует...
