| Всем кто как и я любит позаморачиваться с гитарными синтезаторами, известна серия гитар Godin Multiac SA. |  |
| В прошлом фирма Godin, как эксперимент, выпустила пару моделей гитар с встроенным в гитару синтезатором, имеющих в том числе настоящий MIDI выход. Но модели были признаны слишком технически сложными и требующими радикальных изменений в технике игры. И на смену им пришла технология "RolandTM GR-synth" а с фирмой Roland был заключен договор о долговременной поддержке. В настоящее время в 13-pin интерфейсе нет ни какого MIDI канала, хотя термин как отсылка к технологии остался. Преобразование же в MIDI поток осуществляется внутри синтезаторов подобных Roland GR-55. | |
| Есть еще несколько родственных серий гитар с 13-pin интерфейсом. Как совсем родственных с металлическими струнами и полифоническими пьезо датчиками, так и с магнитными полифоническими звукоснимателями (у последних совсем другая электроника). | |

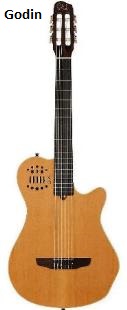

| Здесь речь идет о серии с нейлоновыми струнами и 13-pin интерфейсом. Это Godin Multiac SA и Godin Multiac ASC - электроника в них ставится одинаковая. Но она разная по времени выпуска гитары (даже разные производители электроники). | |
Функционал по выводам 13-pin интерфейса давно уже раскрыт:
| Pin | Функционал | |
| 1 | Сигнал струны 1 (e) |  |
| 2 | Сигнал струны 2 (b) | |
| 3 | Сигнал струны 3 (g) | |
| 4 | Сигнал струны 4 (d) | |
| 5 | Сигнал струны 5 (a) | |
| 6 | Сигнал струны 6 (e) | |
| 7 | Normal, либо суммарный сигнал с предыдущих 6-и датчиков, либо с отдельного общего на бридж датчика. | |
| 8 | Подается напряжение регулируемое потенциометром расположенном на гитаре (самый нижний), по умолчанию настроенное в GR-55 как функция громкости синтезатора. Но можно переназначить и на другую (плавную) функцию синтезатора. | |
| 9 | Подается напряжение уровень которого переключает входные мультиплексоры синтезатора. Для GK-3 это рычажок Guitar/Mix/GK. В гитарах Godin SA, pin обычно ни куда не подсоединяется. В GR-55 вход сделан так, что если его оставить пустым - все будет работать. | |
| 10 | Подаются сигналы с двух кнопок расположенных на гитаре (замыкаются на общий). По умолчанию эти кнопки переключают банки в синтезаторе. Но можно переназначить и на другую (дискретную) функцию. | |
| 11 | ||
| 12 | +7V питание подаваемое с синтезатора. | |
| 13 | -7V питание подаваемое с синтезатора. | |
Изначально ставилась в данную серию гитар. Но постепенно была заменена электроникой от L.R.Baggs, с 2023 г. уже полностью. По официальной версии в виду плохой надежности электроники от RMC.

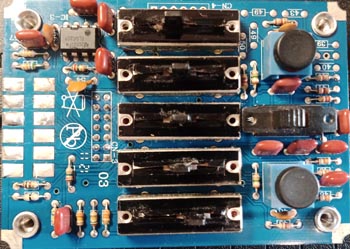

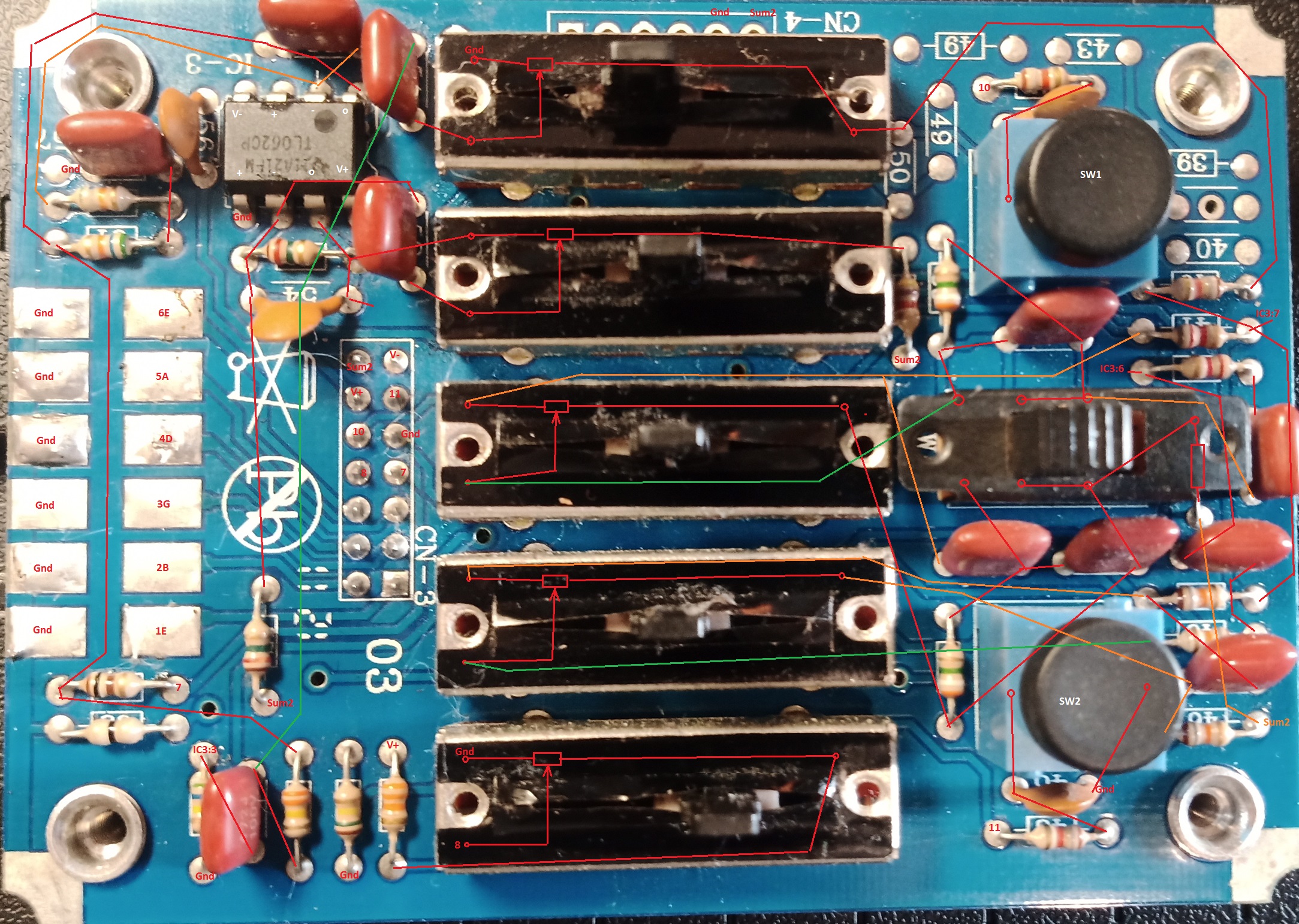

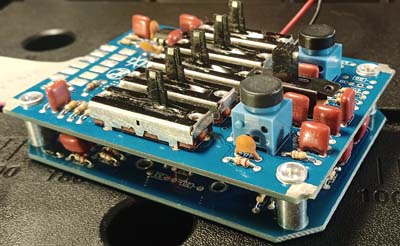

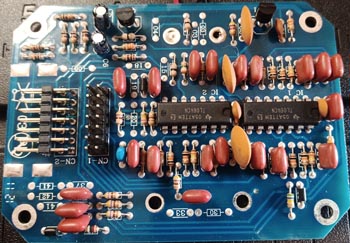

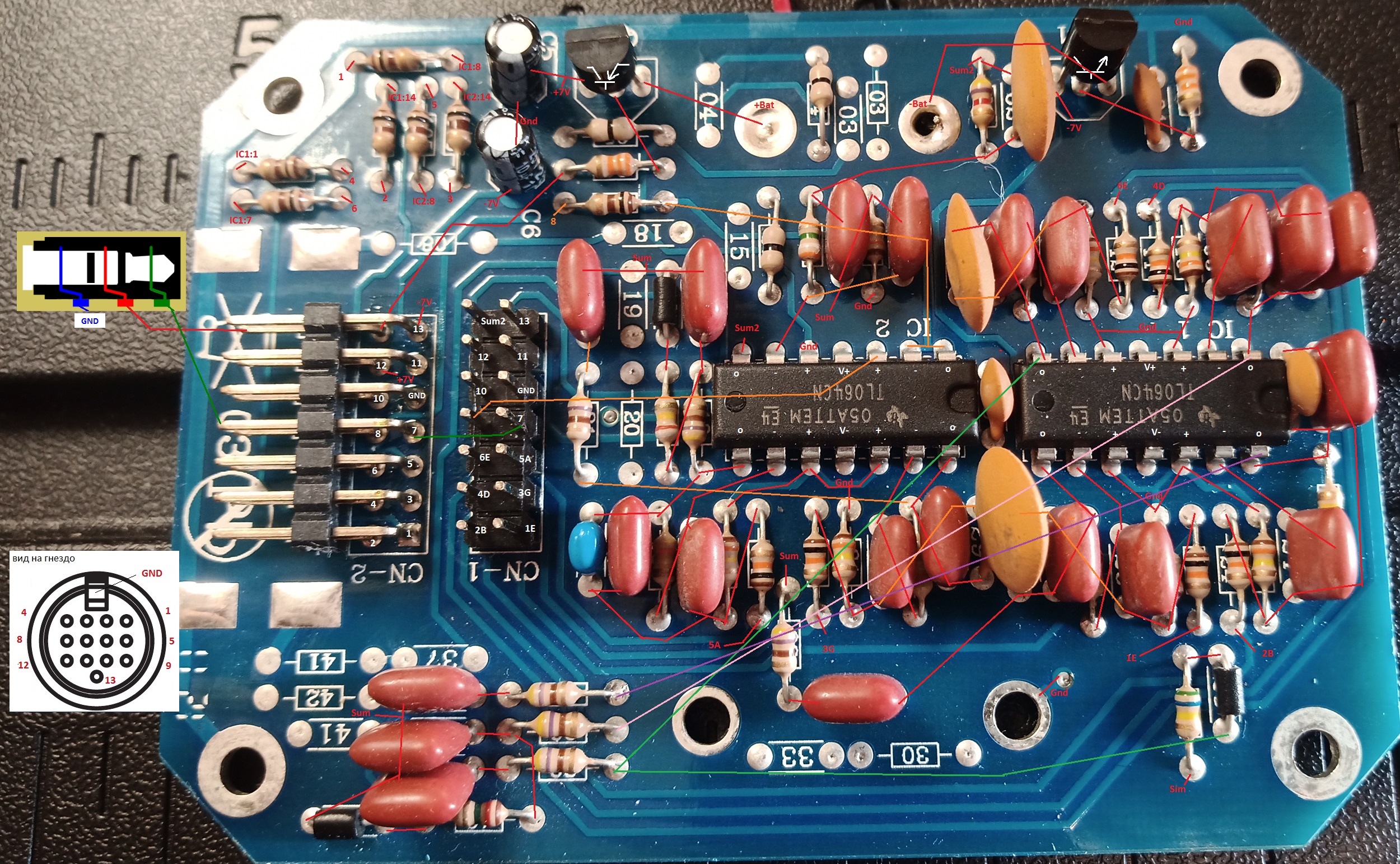

Имеет характерный двух этажный конструктив, в довольно устаревшем стиле сборки. И лишние разъемы это конечно плохо, но не все так с этим блоком однозначно. Спасибо Сергею из Самары, за возможность его исследовать. Здесь PCB 2008 г.
 |
 |
 |
Схема: godin_rmc_sx.pdf (127 KB).

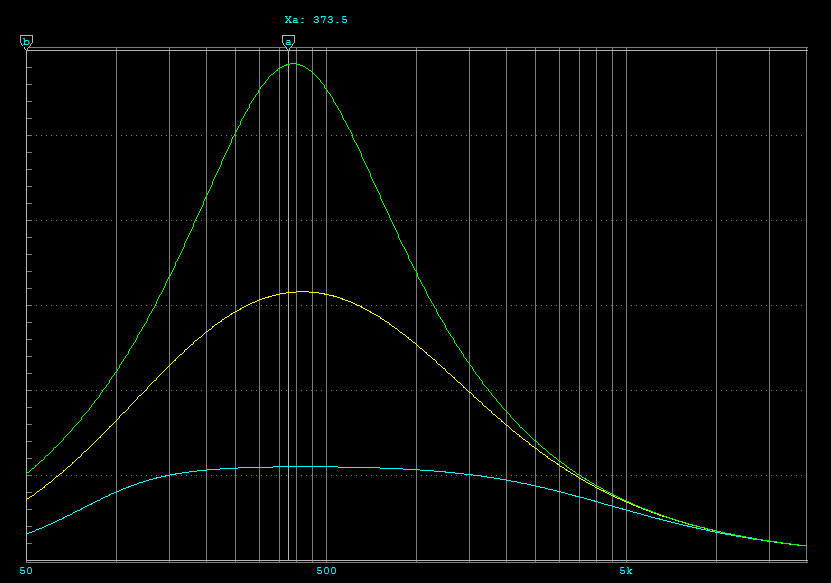

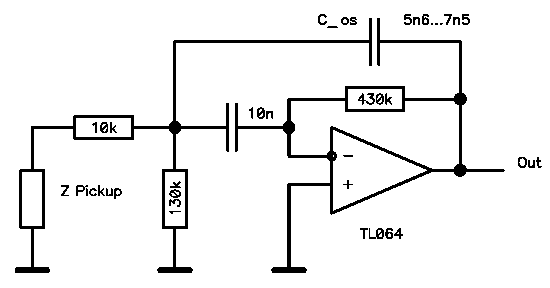

Из интересного: схема предусилителей здесь, это полосовой фильтр по классической схеме. Но у такой схемы есть один важный нюанс: форма частотной характеристики (прежде всего добротность) такой схемы очень сильно зависит от выходного импеданса источника сигнала - т.е. пьезо датчика струны. Вот несколько рассчитанных вариантов для этой схемы с разным Z:
 |
 |
| Динамические характеристики RMC пьезодатчиков мне не известны. Как правильно измерить / рассчитать их эквивалентные параметры тоже не знаю, никогда такой темой раньше не занимался. Более того и измерить частотную характеристику тут проблематично. Нужно сделать правильную согласующую цепочку с выхода генератора сигналов, иначе что поцепишь то и намерееш. По некоторым очень грубым прикидкам, характеристика должна получится ближе к нижней кривой. |
Тем не менее, в схеме мы видим что значение C_os меняется в зависимости от канала струны. С увеличением номера струны характеристика будет сдвигаться левее. Т.е. хоть какую-то пусть слабенькую фильтрацию сигнала с датчиков, RMC этой схемой рассчитывала получить. И это ее плюс.

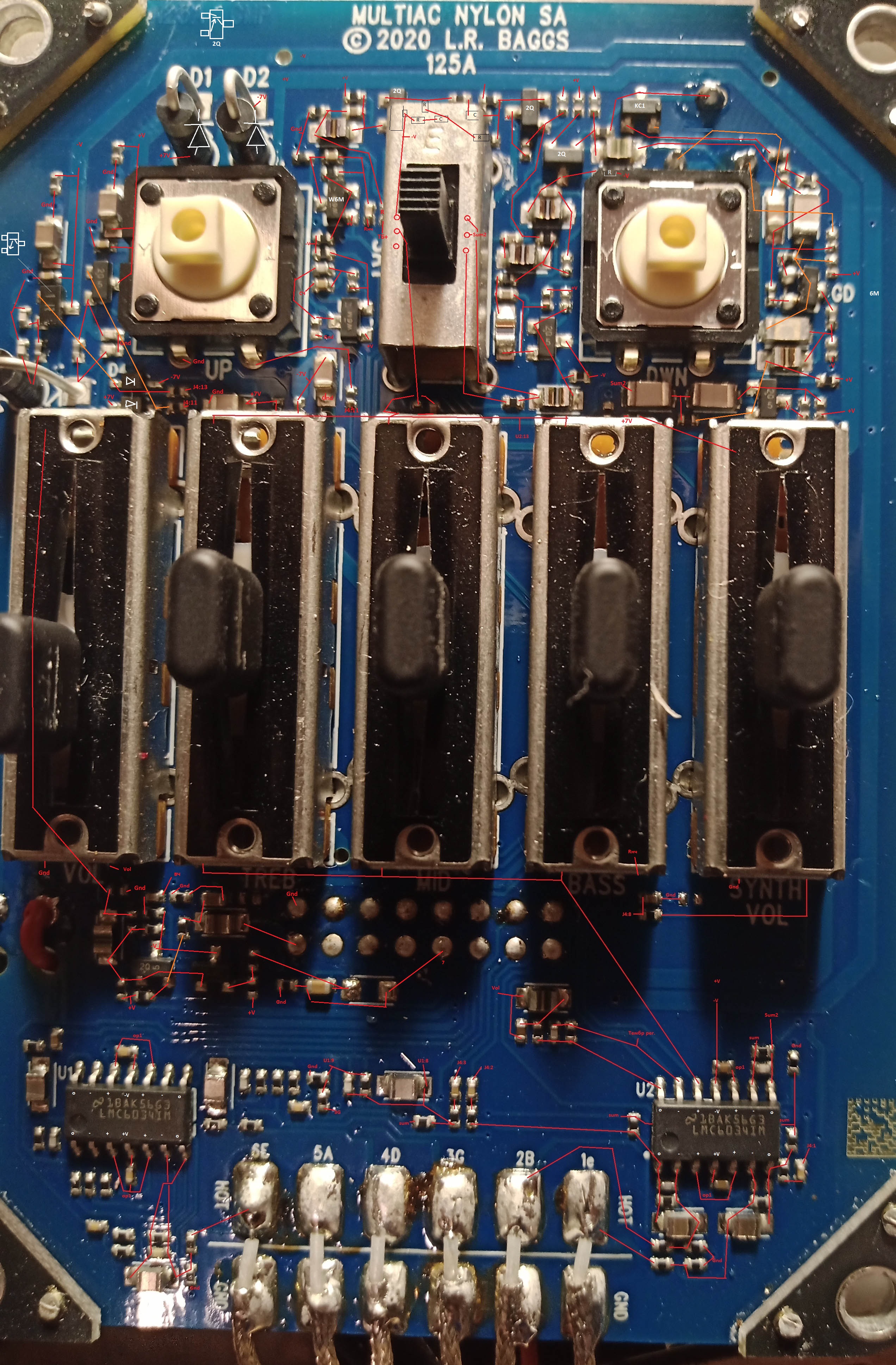

Здесь уже плата с более современным и плотным монтажом чип элементов. Как следствие все влезло в один этаж. Хотя элементов в этой схеме больше, не удивлюсь если в производстве эта плата дешевле старого варианта от RMC.
 |
 |
 |
Схема: godin_ACS_sx.pdf (116 KB).
